全自动压力校准系统 - 西安云仪仪器仪表有限公司

全自动液体压力源

admin — Tue, 02 Apr 2024 03:39:36 +0000

一、产品概述
产品创新搭载伺服电机驱动系统与高精度活塞缸，构建起一体化的液体压力闭环控制体系。通过伺服电机的高动态响应特性，精准驱动活塞缸内活塞的往复运动，实现对液体流量的精细调节，进而达成压力的稳定输出与高精度控制，彻底摆脱传统液压设备对复杂外部动力源的依赖，显著提升设备的便携性与使用场景适配性。
产品内置纳米级位移传感器与高灵敏度压力传感器，可实时捕捉活塞位移与液体压力的微小变化，并将数据以毫秒级响应速度传输至智能控制系统。控制系统采用自适应模糊 PID 控制算法，结合伺服电机的精准定位功能，对活塞行程与运动速度进行动态优化，确保液体压力能够快速响应设定值变化，实现 ±0.01% FS 的超高控制精度。在生物医药注射成型、半导体芯片光刻、新能源电池注液等对液体压力控制精度要求苛刻的前沿领域，本产品凭借其卓越的稳定性与重复性，能够为各类精密液体压力相关的生产与实验环节提供可靠支撑，助力用户实现高效、精准的压力控制需求。

二、产品的性能和特点
10.1 寸高清触控屏
配备 10.1 寸高清触控屏，触控响应灵敏，操作流程流畅顺滑。图形化界面设计简洁直观，可实时展示设备运行状态、压力数值、活塞位移等核心数据。用户仅需在屏幕上输入目标压力值，系统便自动完成压力精准调节，无需复杂设置，极大降低操作门槛，显著提升工作效率。
集成式高压液压接口
压力接口采用高强度特种材料制造，具备出色的密封性与耐用性，可承受高达 250MPA 的液体压力，有效杜绝泄漏问题。接口规格适配常见液压管路与设备，支持直接快速连接，减少转接环节，降低因转接产生的压力损耗与泄漏风险，保障液体压力传输稳定可靠。
一体化紧凑设计
本产品采用一体化设计理念，将伺服电机驱动系统、高精度活塞缸组件与智能控制系统深度融合，有效节省空间，设备结构紧凑精巧。一体化设计减少了部件间的连接环节，降低液压脉动与机械震动干扰，同时简化操作流程，用户上手轻松，无论是设备安装还是日常使用，都更加便捷高效。
高精度闭环控制
产品依托内置磁致伸缩传感器与高灵敏度压力传感器实现闭环控制，配合自适应模糊 PID 算法，确保液体压力调节的精准性与稳定性。用户只需设定目标压力，系统即可依据传感器实时反馈数据，对伺服电机驱动的活塞缸进行智能、动态调节，使输出压力迅速、稳定地达到预设值，满足各类严苛应用场景对高精度压力控制的需求。

三、技术参数
测量范围：0～60/100/160/250MPa
电测功能(选配)：0-22mA 0-10V (0.02%)
准确度等级：0.05%FS 0.02%FS 0.01%FS
显示方式：5位数字动态显示
供电电源：220V AC
工作环境温度：-10～60℃；
工作环境湿度：≤80%RH；
常规螺纹接口：M20*1.5 （其他螺纹订货说明）

四、产品尺寸

全自动压力检定设备

admin — Tue, 02 Apr 2024 02:30:54 +0000

概述:
全自动压力仪表检定系统，实现真正的压力仪表自动检定，只要选择好量程，一按“开始”键就能实现自动加压、减压、稳压、记录数据、分析误差、打印检定报告和证书等工作，即具有“一键通”压力仪表检定功能。
产品特点:
它为真正的全自动压力校验台，只要一按开始键就能自动完成加压、减压、稳压、记录数据、分析误差、打印检定报告和证书等所有工作。
完全符合中国压力仪表检定规定。
不采用高压气瓶就能提供稳定压力源。
内置压力传感器，准确度达0.02级或0.05级。
采用1台双通道全自动压力校验台，1个检定员日检定仪表56台成为现实。
可检定压力变送器、压力开关（压力控制器）、压力指示表。
可手动设置压力定值，自动加压。
可手动选择量程，自动根据所选量程的检定点进行上行程和下行程的自动加压。
可以预制多种压力量程的检定点，实现全自动检定。
具有压力开关的全自动检定功能。
具有完整保护功能，过压保护（如果超过量程的110%则会发出报警）、过流保护(当变送器电流超过20.5mA时)、泄漏、传感器故障等报警。当发生过压、过流、传感器故障时停止加压。
可与自动检定软件系统相连，构成全自动压力检定系统，检定人员只要采用鼠标就可以完成压力检定工作。
性能指标 :
产品型号：XY-ZQ681（液压） XY-ZQ860（气压）
工作介质：变压器油（纯净水）或者空气。检定时不需外接高压气源，不需排空气。
压力范围：(0-60)MPa； (-100～2500)kPa。
计量单位：MPa；kPa。
显示分辩率：5位。
压力模块:内置或外置,可选。
准确度等级：压力：0.02级或0.05级，电流：0.02级。
稳压精度：5个字以内。
标准检定点：量程的0%、25%、50%、75%、100%，自动回程。可任意设置。
自定义检定点：任意。
检定点自动稳压时间：(10～240)秒，可调整。
变送器自动检定全程时间（9点稳压）：5分钟左右。
压力开关检定时间：2分钟左右。
安全保护：过压、传感器故障等保护。
电流输入：(1～2)路，范围:(0～22)mA。
开关输入：干触点，可检测接触电阻。
回路电源：24VDC/30mA，如果误接入标准表，不会损坏标准表。
压力接口：M20*1.5内螺纹快速接头。
电流/电压接口：Φ6的标准香蕉形插头。
排污口：内径：Φ6mm。
供电电源：AC 220V/50Hz。
使用温度：5℃～45℃。
重量：23kg。
外形尺寸：530（宽）* 300（高）*300（深）mm。
自动检定软件：可选。
外接标准表：可选。

空盒气压表检定装置

admin — Tue, 02 Apr 2024 02:12:25 +0000

简介：
空盒气压表检定装置采用高精度进口谐振压力传感器可高精度，高分辨率测量大气压，采用10.4寸电容触摸屏和WINDOW系统，拓展性强，可根据不同要求进行各类功能叠加，高精度气压计可以显示大气压，海拔高度，温度，等信息。
技术参数：
测量范围：0hPa～1200hPa
准确度等级：0.02级（±0.2hPa）
分辨率：0.01hpa
检测仓空间：400*400*800（毫米）
温度：0-35°c
工作温度：-10℃～40℃
存储温度：-30℃～50℃
电源：AC220V±22V，2A
USB接口：1个

页面介绍：

升降速率：单位 hpa/min ,可根据规程要求，控制升降压速率
当前海拔：依据海拔和高度表折算出海拔信息
单位：不同单位切换，默认有：KPA PA hpa mbr inhg mmhg
数据：显示存储数据，默认0.5S采集存储一次
设置：对传感器进行标定，对机场高度进行设置
曲线保存：保存当前曲线，保存在桌面“图片：文件夹内
计时功能：记录时间，点击“计时”功能开始计时，点击“暂停”，计时结束，并清空时功能，
数据存储和导出：
点击: ”数据”，查看数据阶段，不再更新大气压力数据

点击：“下载列表”

提示下载成功，此时存储为Excel文件，存储在电脑桌面上的“下载”文件夹内。

智能压力控制器

admin — Fri, 29 Mar 2024 08:08:18 +0000

一、产品概述
本产品突破性地运用高速比例阀技术，构建起无需外部气源的独立气体压力控制体系。通过高速比例阀对气体流量的精确调节，实现压力的稳定输出与精准调控，解决了传统设备依赖外部气源的局限性，极大提升了使用场景的灵活性与便捷性。
产品内置高精度压力传感器，能够快速、精准地感知气体压力的细微变化，并将其转换为电信号实时反馈至控制系统。控制系统采用先进的 PID 算法，依据传感器反馈的数据，对气体压力进行智能、动态调节，确保输出压力能够迅速、稳定地达到预设值。在科研实验、工业检测等对气体压力控制要求严苛的领域，本产品凭借其卓越的精准度与稳定性，能够为各类气体压力相关的实验与测试工作提供可靠保障，助力实现高效、精准的压力控制目标。

二、产品的性能和特点
10.1 寸高清触控屏
配备 10.1 寸高分辨率触摸屏，触控灵敏，操作流畅。图形化界面设计直观清晰，实时显示设备运行状态、压力数值等关键信息。功能模块切换便捷，操作简单易懂，大幅降低用户学习成本，有效提升工作效率。
集成式压力接口
压力接口选用优质材料制造，密封性与耐用性俱佳，能有效杜绝气体泄漏问题。其规格适配常见气体管路与设备，支持直接连接，减少转接步骤，降低因转接产生的压力损失与泄漏风险，保障气体压力传输稳定可靠。
一体化紧凑设计
采用一体化设计理念，将气源与控制器深度融合，有效节省空间，使设备结构更加紧凑。一体化设计不仅减少了部件间的连接环节，降低机械震动干扰，还简化了操作流程，方便用户快速上手，无论是安装还是使用都更加便捷高效。
高精度闭环控制
产品依托内置高精度传感器实现闭环 PID 控制，确保压力调节的精准性与稳定性。同时支持外接高精度传感器作为压力控制基准，可灵活适配各类专业气体压力传感器，进一步校准压力数据，满足不同应用场景对高精度压力控制的严格要求。

三、技术参数
测量范围：-0.1/0～2.5/4/6MPa
电测功能(选配)：0-22mA 0-10V (0.02%)
准确度等级：0.05%FS 0.02%FS 0.01%FS
显示方式：5位数字动态显示
供电电源：220V AC
工作环境温度：-10～60℃
工作环境湿度：≤80%RH
常规螺纹接口：M20*1.5 （其他螺纹订货说明）

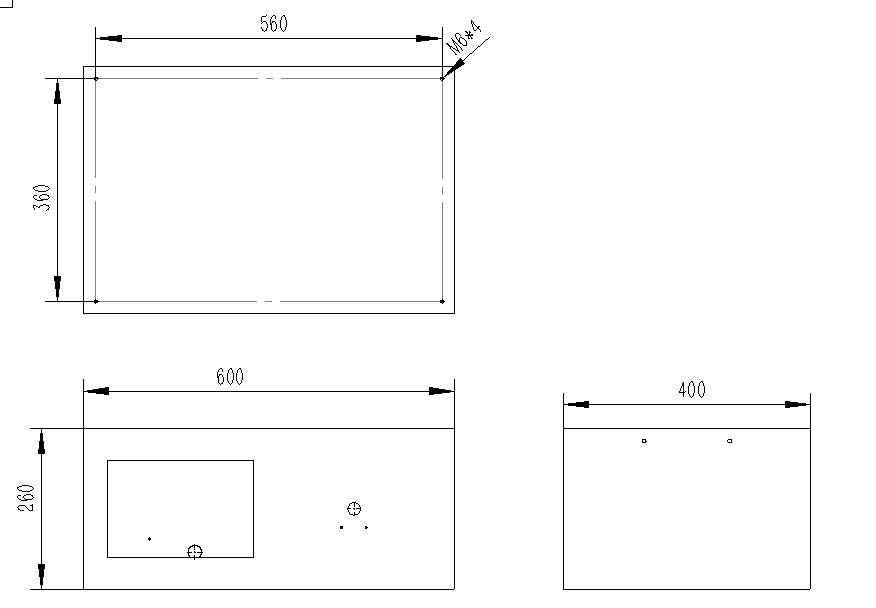

四、产品尺寸

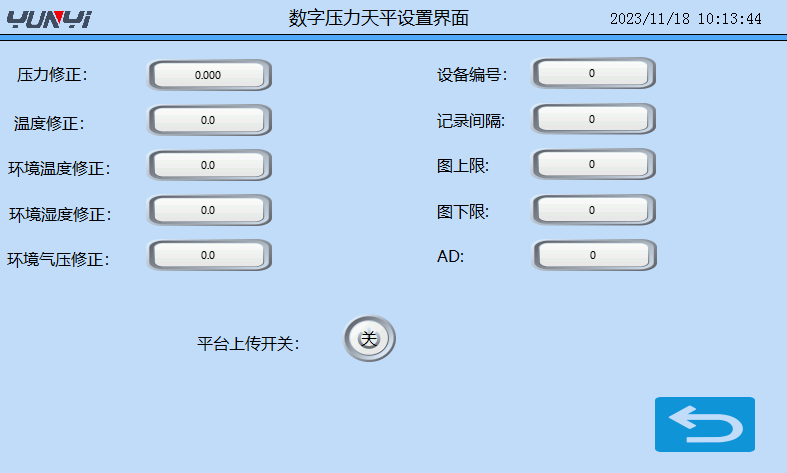

五、界面展示
