一、产品概述
YK-120C 智能数字压力校验仪采用高精度低功耗大规模集成电路为核心器件,主要由高精度测量芯片、电池充电保护电路、传感器和信号处理电路组成。该产品内置电流、电压模块、24V 电源模块、可方便校准压力变送器和其他压力仪表。
二、产品优势
高精度与可靠性：采用进口高精度芯体，经老化温补，确保测量精准稳定。
多功能性:集压力、电压、电流、开关量测量及24V输出多功能于一体。
自动校零补偿：自动修正零点/温度漂移，测量更准确稳定。
三、技术参数 
量程：-100kPa~100MPa （范围内选择）
压力型式：绝压表压密封表压 
压力单位：MPa;bar;psi;kPa;Kgf/cm2;inHg;mmHg;inH2O 
精度：0.05% 、0.02% 
电流测量：0-24mA 精度 0.05% 0.02% 
电压测量：0-10V 精度 0.05% 0.02% 
激励电压：直流 24V±2% 
通讯方式：无通讯/RS485 通讯 
补偿温度：（0～50）℃ 
相对湿度：＜95%； 
大气压力：（86～106）kPa
存储温度：（-20～70）℃。 
白色背光，5 位数字显示，带进度条显示 
压力连接：M20 × 1.5mm
1.2 倍过载

四、选型表

YK-120C智能数字压力校验仪
代号	精度
S1	0.02级
S2	0.05级
	代号	信号输出
	01	无输出
	02	RS485
	03	HART
	04	HART+RS485
		代号	压力范围
		见表1	G表压 A绝压
			代号	螺纹
			M	详见选型表
示例：YK-120CS202G3M14 YK-120C 智能数字压力校验仪精度 0.05级输出 RS485 量程 0-60kp 螺纹 M20*1.5mm

量程选型表
代号	量程	代号	量程	代号	量程	代号	量程
1	10kPa	2	40kPa	3	60kPa	4	100kPa
5	160kPa	6	200kPa	7	250kPa	8	400kPa
9	600kPa	10	1MPa	11	1.6MPa	12	2.5MPa
13	4MPa	14	6MPa	15	10MPa	16	16MPa
17	25MPa	18	40MPa	19	60MPa	20	100MPa
21	±20kPa	22	± 50kPa	23	± 5kPa	24	± 10kPa
25	30kPa	26	50kPa	27	± 100kPa	28	10kPa
29	500kPa	30	1MPa	31	100kPa	32	200kPa
33	-20kPa-0	34	-50kPa-0	35	2MPa	36	-10kPa-0
37	-100kPa-0	38	定制 (绝压、表压、大气压)
备注：A 代表绝压；无标注代表表压；

螺纹连接方式
代号	连接方式	代号	连接方式	代号	连接方式	代号	连接方式
01	M6*1	02	M8*1	03	M8*1.25	04	M10*1
05	M10*1.5	06	M12*1	07	M12*1.25	08	M12*1.5
09	M14*1	10	M14*1.5	11	M16*1	12	M16*1.5
13	M18*1.5	14	M20*1.5	15	M27*2	16	G1/8
17	G1/4	18	G3/8	19	G1/2	20	G3/4
21	G1	22	1/8NPT	23	1/4NPT	24	3/8NPT
25	1/2NPT	26	3/4NPT	27	R1/8	28	R1/4
29	R3/8	30	R1/2	31	ZG3/4	32	7/16UNF
33	7/16UNF ( 内 )	34	G1/4 ( 内 )	35	卡箍 ( 50.5 )	36	KF16
37	法兰 DN15	38	法兰 DN20	39	法兰 DN25	40	法兰 DN32
41	法兰 DN40	42	法兰 DN50	43	法兰 DN80	44	定制
备注：代号 35 以下需要单独购买接口附件

五、证书

全自动压力检定设备

admin — Tue, 02 Apr 2024 02:30:54 +0000

概述:
全自动压力仪表检定系统，实现真正的压力仪表自动检定，只要选择好量程，一按“开始”键就能实现自动加压、减压、稳压、记录数据、分析误差、打印检定报告和证书等工作，即具有“一键通”压力仪表检定功能。
产品特点:
它为真正的全自动压力校验台，只要一按开始键就能自动完成加压、减压、稳压、记录数据、分析误差、打印检定报告和证书等所有工作。
完全符合中国压力仪表检定规定。
不采用高压气瓶就能提供稳定压力源。
内置压力传感器，准确度达0.02级或0.05级。
采用1台双通道全自动压力校验台，1个检定员日检定仪表56台成为现实。
可检定压力变送器、压力开关（压力控制器）、压力指示表。
可手动设置压力定值，自动加压。
可手动选择量程，自动根据所选量程的检定点进行上行程和下行程的自动加压。
可以预制多种压力量程的检定点，实现全自动检定。
具有压力开关的全自动检定功能。
具有完整保护功能，过压保护（如果超过量程的110%则会发出报警）、过流保护(当变送器电流超过20.5mA时)、泄漏、传感器故障等报警。当发生过压、过流、传感器故障时停止加压。
可与自动检定软件系统相连，构成全自动压力检定系统，检定人员只要采用鼠标就可以完成压力检定工作。
性能指标 :
产品型号：XY-ZQ681（液压） XY-ZQ860（气压）
工作介质：变压器油（纯净水）或者空气。检定时不需外接高压气源，不需排空气。
压力范围：(0-60)MPa； (-100～2500)kPa。
计量单位：MPa；kPa。
显示分辩率：5位。
压力模块:内置或外置,可选。
准确度等级：压力：0.02级或0.05级，电流：0.02级。
稳压精度：5个字以内。
标准检定点：量程的0%、25%、50%、75%、100%，自动回程。可任意设置。
自定义检定点：任意。
检定点自动稳压时间：(10～240)秒，可调整。
变送器自动检定全程时间（9点稳压）：5分钟左右。
压力开关检定时间：2分钟左右。
安全保护：过压、传感器故障等保护。
电流输入：(1～2)路，范围:(0～22)mA。
开关输入：干触点，可检测接触电阻。
回路电源：24VDC/30mA，如果误接入标准表，不会损坏标准表。
压力接口：M20*1.5内螺纹快速接头。
电流/电压接口：Φ6的标准香蕉形插头。
排污口：内径：Φ6mm。
供电电源：AC 220V/50Hz。
使用温度：5℃～45℃。
重量：23kg。
外形尺寸：530（宽）* 300（高）*300（深）mm。
自动检定软件：可选。
外接标准表：可选。

空盒气压表检定装置

admin — Tue, 02 Apr 2024 02:12:25 +0000

简介：
空盒气压表检定装置采用高精度进口谐振压力传感器可高精度，高分辨率测量大气压，采用10.4寸电容触摸屏和WINDOW系统，拓展性强，可根据不同要求进行各类功能叠加，高精度气压计可以显示大气压，海拔高度，温度，等信息。
技术参数：
测量范围：0hPa～1200hPa
准确度等级：0.02级（±0.2hPa）
分辨率：0.01hpa
检测仓空间：400*400*800（毫米）
温度：0-35°c
工作温度：-10℃～40℃
存储温度：-30℃～50℃
电源：AC220V±22V，2A
USB接口：1个

页面介绍：

升降速率：单位 hpa/min ,可根据规程要求，控制升降压速率
当前海拔：依据海拔和高度表折算出海拔信息
单位：不同单位切换，默认有：KPA PA hpa mbr inhg mmhg
数据：显示存储数据，默认0.5S采集存储一次
设置：对传感器进行标定，对机场高度进行设置
曲线保存：保存当前曲线，保存在桌面“图片：文件夹内
计时功能：记录时间，点击“计时”功能开始计时，点击“暂停”，计时结束，并清空时功能，
数据存储和导出：
点击: ”数据”，查看数据阶段，不再更新大气压力数据

点击：“下载列表”

提示下载成功，此时存储为Excel文件，存储在电脑桌面上的“下载”文件夹内。

智能压力控制器

admin — Fri, 29 Mar 2024 08:08:18 +0000

一、产品概述
本产品突破性地运用高速比例阀技术，构建起无需外部气源的独立气体压力控制体系。通过高速比例阀对气体流量的精确调节，实现压力的稳定输出与精准调控，解决了传统设备依赖外部气源的局限性，极大提升了使用场景的灵活性与便捷性。
产品内置高精度压力传感器，能够快速、精准地感知气体压力的细微变化，并将其转换为电信号实时反馈至控制系统。控制系统采用先进的 PID 算法，依据传感器反馈的数据，对气体压力进行智能、动态调节，确保输出压力能够迅速、稳定地达到预设值。在科研实验、工业检测等对气体压力控制要求严苛的领域，本产品凭借其卓越的精准度与稳定性，能够为各类气体压力相关的实验与测试工作提供可靠保障，助力实现高效、精准的压力控制目标。

二、产品的性能和特点
10.1 寸高清触控屏
配备 10.1 寸高分辨率触摸屏，触控灵敏，操作流畅。图形化界面设计直观清晰，实时显示设备运行状态、压力数值等关键信息。功能模块切换便捷，操作简单易懂，大幅降低用户学习成本，有效提升工作效率。
集成式压力接口
压力接口选用优质材料制造，密封性与耐用性俱佳，能有效杜绝气体泄漏问题。其规格适配常见气体管路与设备，支持直接连接，减少转接步骤，降低因转接产生的压力损失与泄漏风险，保障气体压力传输稳定可靠。
一体化紧凑设计
采用一体化设计理念，将气源与控制器深度融合，有效节省空间，使设备结构更加紧凑。一体化设计不仅减少了部件间的连接环节，降低机械震动干扰，还简化了操作流程，方便用户快速上手，无论是安装还是使用都更加便捷高效。
高精度闭环控制
产品依托内置高精度传感器实现闭环 PID 控制，确保压力调节的精准性与稳定性。同时支持外接高精度传感器作为压力控制基准，可灵活适配各类专业气体压力传感器，进一步校准压力数据，满足不同应用场景对高精度压力控制的严格要求。

三、技术参数
测量范围：-0.1/0～2.5/4/6MPa
电测功能(选配)：0-22mA 0-10V (0.02%)
准确度等级：0.05%FS 0.02%FS 0.01%FS
显示方式：5位数字动态显示
供电电源：220V AC
工作环境温度：-10～60℃
工作环境湿度：≤80%RH
常规螺纹接口：M20*1.5 （其他螺纹订货说明）

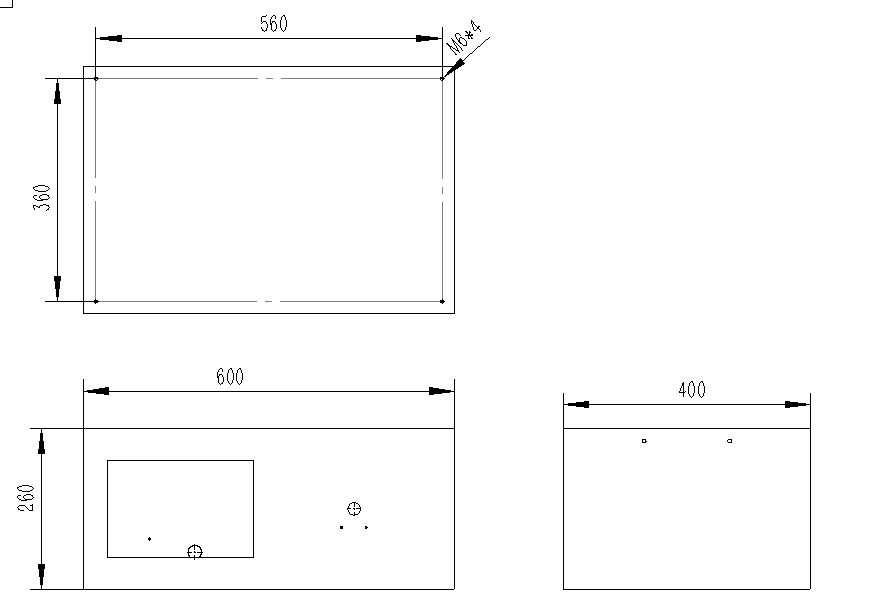

四、产品尺寸

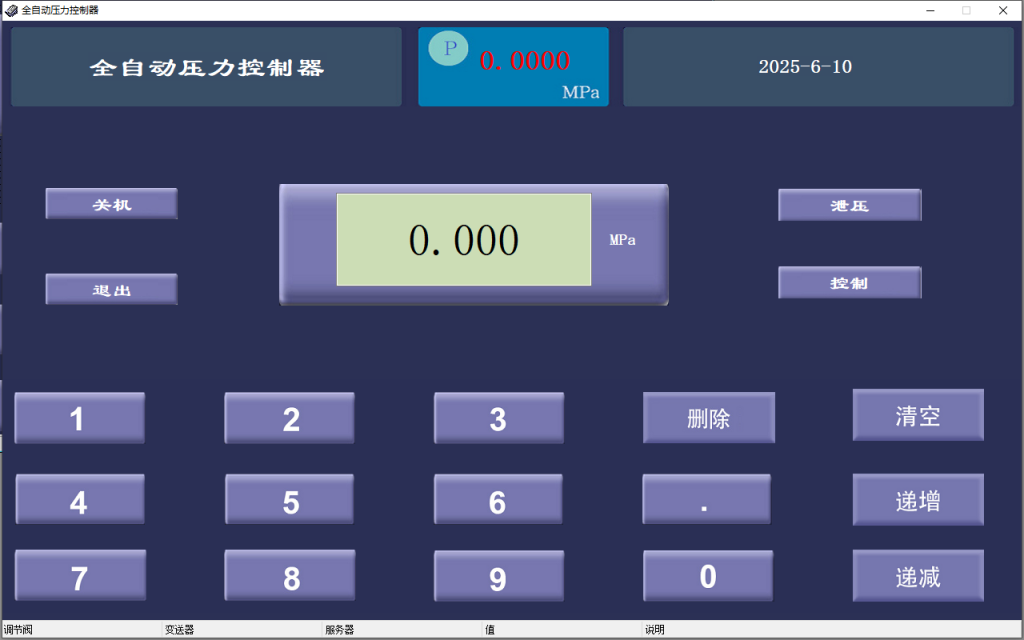

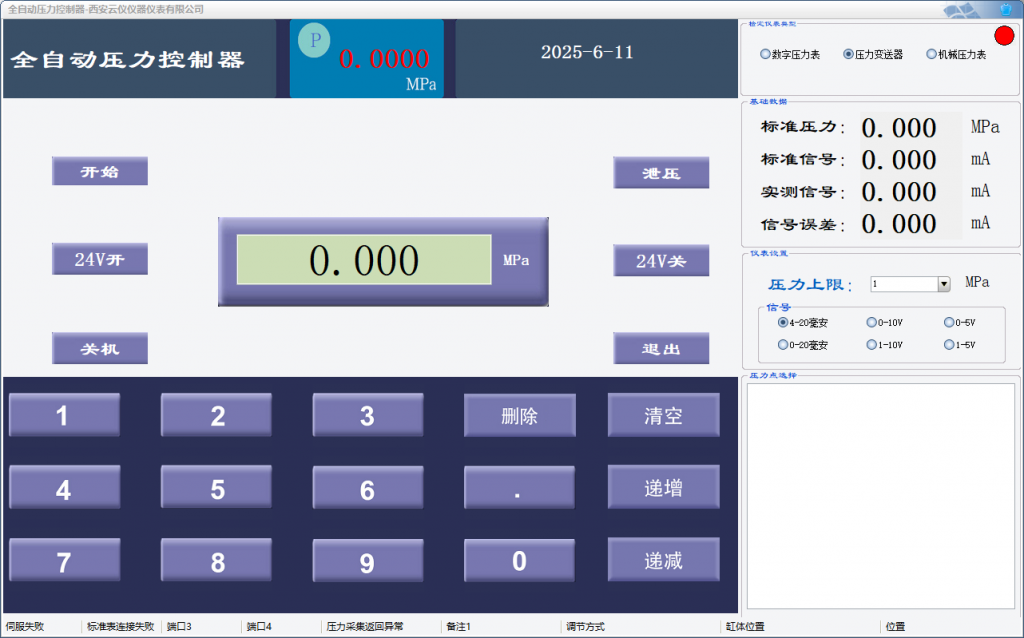

五、界面展示

电流电压校准仪

admin — Fri, 29 Mar 2024 07:58:49 +0000

YK-200数字压力校验仪

admin — Fri, 29 Mar 2024 07:45:38 +0000

简介：
YK-200数字压力校验仪采用独有的双屏设计，上排显示压力值，下排显示电流电压值，独立控制更加醒目节能，数字压力校验仪可校准压力表，压力变送器，压力开关，精密压力表等压力仪表。

数字压力校验仪参数：
压力范围：-0.1~0~60MPa
精度等级：0.05级 0.02级
测量电流：0-24毫安
电流精度：0.02级
测量电压：0-12V
电压精度：0.02级
负载电压：24V
通断测试：一组通断信号

功能概述：
单位切换：8个主流压力单位切换功能
电信号测量：电压档电流档带激励电源测电压带激励电源测电流
测量对象：二线制电流信号压力变送器三线制电压信号压力变送器开关量信号测量
24V负载：30毫安内负载 24V负载容性高，可满足绝对大多数变送器供电需求

YK-201C数字压力校验仪

admin — Fri, 29 Mar 2024 07:43:17 +0000

产品简介：
为了解决多量程压力计量需频繁更换数字表的问题，我公司特研发了台式数字压力表和台式数字压力校验仪。台式数字压力表采用主机加模块的形式，一台主机即可接不同的压力模块，实现了压力范围的全覆盖，经济实用。

产品参数：
量程：-100Kpa~100Mpa 绝压表压密封表压
精度: 0.05% 0.02%
电流测量：0-24mA 精度 0.05% 0.02% （YK-201C）
电压测量：0-10V 精度0.05% 0.02% （YK-201C）
激励电压：直流24V±2% （YK-201C）
供电：外供220V

产品特点：
超大7寸触摸屏显示，按键均为触摸屏，方便实用。
附带峰值计量功能和压力转换功能。
附带泄露测试，方便仪表测漏和测试。
可选配内置电池，无需插电即可使用方便便捷。
高精度压力模块，显示可达7位
可自定义切换单位，方便特殊单位的显示问题
自动识别不同压力模块，无需设置

YK-201C数字压力校验仪界面：
