三、结构简述
补偿微压计由微调部分、水准观测部分、反光镜部分急外壳部分组成。

结构示意图
微调部分:由刻有200等分的微调盘固定在长螺杆上，长螺杆带动蓄水筒作上升或下降运动，在水匣静压接嘴上装有示度滑块，示度滑块沿示值标尺上下移动指出蓄水筒的位移高度。
◎ 水准观测部分:在观测筒内装有水准头，以观测由动压管受压力后观测筒内液面的变化。
反光镜部分：由一个反光镜固定在镜壳上，反光镜面反射观测量筒内的水准头与液面的接
触情况，使水准头尖与其倒影的影尖相接表示微压计读数调整“基点”。
外壳部分：由壳体及横担支持长螺杆，在壳体上装有水平泡及调节螺钉，以调节微压计的螺杆及动压管的垂直。

二、产品用途
气动高压试验泵是现场校验-0.095MPa~14MPa量程范围内压力仪表的理想压力源，如果它与XY-2006C智能数字压力校验仪或YK-100B数字压力表合使用，则是工业现场校验各种压力变送器、压力开关、压力表及其它压力仪器、仪表的理想方案。

三、技术指标
产品型号：XY-2006C
造压范围：（-0.095~14）MPa
稳定度等级：0.02%
工作介质:空气
小调节度：10Pa
外形尺寸：360mm×204mm×100mm
重量：5kg
压力连接：M20*1.5（2个 ）

四、使用注意事项
遵循操作规程：
在使用便携式气体压力校验源之前，务必仔细阅读用户手册，严格按照规定的操作流程进行操作。例如，要按照正确的顺序开启和关闭阀门，避免因误操作而导致设备损坏。在调节压力时，应缓慢进行操作，防止压力突变对设备内部的压力传感器、阀门等部件造成冲击。
避免过载使用：
明确设备的额定压力范围，不要超过这个范围进行校验操作。例如，如果设备的最大压力为 14MPa，就不应将压力设置超过这个值。过载使用会使设备内部的部件承受过大的压力，加速部件的磨损，甚至可能导致安全事故。

二、产品特点
操作简单，维护方便
升降压平稳，受外界温度影响小
最小可控调节细度高，精度高
密封性能优越，接近零泄漏

三、技术指标

二、产品特点
采用先进的密封技术和密封元件，加压稳定性可靠；
内旋式加压螺旋杆可放置桌面任何位置；
内置0.02级高精度过程信号测量功能，可直接校准压力变送器信号并提供24V供电；
广泛操作性可以满足计量室或者现场等不同场景校准工作
集成度高，操作简单快捷，维护方便

三、技术参数
测量范围：-0.095-6MPa
产品型号：XY-6001
最小调节度：10Pa
电测信号：电流0-25mA 0.02%
电压0-10V 0.02%
压力开关测量 通断
激励电压：直流 24V±2%
介 质：洁净空气
输出接口：M20*1.5 内螺纹三接口

二、产品特点
采用先进的密封技术和密封元件，提高了加压稳定性；
内旋式加压螺旋杆可放置桌面任何位置；
内置0.02级高精度过程信号测量功能，可直接校准压力变送器信号并提供24V供电；
集成度高，操作快捷，维护方便

三、技术参数
测量范围：0-250MPa
产品型号：XY-6002A 0-60MPa
XY-6002B 0-100MPa
XY-6002C 0-160MPa
XY-6002D 0-250MPa
最小调节度：5KPa
电测信号：电流0-25mA 0.02%
电压0-10V 0.02%
压力开关测量 通断
激励电压：直流 24V±2%
介 质：纯净水（100MPa以内）或者变压器油
输出接口：M20*1.5 内螺纹三接口

XY-2002高压气体压力源是我公司开发研制的用于高压、中压、低压气体压力及真空压力的压力源，该产品产品选用优质进口不锈钢及铝合金材料。采用先进的航空密封技术及密封材料，经过多种加工工艺精制而成，产品的独特结构和极易操作的特点是校验压力表、压力变送器、压力传感器等其他压力仪表及真空压力仪表的理想设备。

二、产品特点

◆传压介质为空气，清洁卫生，不污染环境，提高校验仪表的准确度

◆集正、负造压于一体，正、负压转换方便

◆开放式结构，操作简单，极易维护

◆杠杆式加压，超大范围加减压，使升降压过程更稳定

◆可外接气源，省时省力

◆精细微调，提供更高的显示分辨力

◆3个输出口，可以同时校验2块表，亦可按照客户需求定制多个输出口

◆输出口采用快速活接头，不用扳手便可轻松拆装仪表

◆出厂配精致便携的铝合金手提箱

三、技术参数

◆ 型号：XY-2002

◆造压范围：(－0.095～10）MPa。

◆选型范围：

             XY-2002A （-0.095-2.5）MPa 低压

             XY-2002B （-0.095-6）MPa   中压

              XY-2002C （-0.095-10）MPa 高压

◆输出口尺寸：M20*1.5(可根据现场仪表接口不同提供各种转换接头，详见压力附件)

◆最小可控调节度：10Pa

◆输出接口：M20×1.5（三个）

◆体积：300mm×300mm×150mm

◆重量：10kg

XY-2006B便携式手动液压源目前在我国计量检定或校验行业中，普遍采用的是活塞压力计或者台式压力源、电动压力校验台等产品，这些产品一般都体积大，去现场校验不宜携带，而国外的便携式的产品采用手钳式。加压费劲，操作复杂，结合以上原因，我公司新近开发一款易于携带、结构简单、操作省力的压力源。

二、产品特点
结构简单、操作省力（远比手钳型压力泵省力）
便于携带、不易泄露、维护方便
工作介质：水或油
不怕脏、不怕潮
可以产生负压（-0.09～60MPA）
可与多个量程智能数字压力校验仪连接使用

三、技术参数
造压范围:（-0.09～0～60）MPa
体积：290mm×150mm×110mm
调节细度：10kPa
重量：小于2kg

二、产品特点

超轻便携：单手操作，现场随取随用
省力高效：手钳加压，升压快、微调准
密封可靠：进口密封，长时稳压无泄漏
坚固耐用：金属材质，抗腐蚀、适配恶劣工况
通用适配：标准接口，兼容全品类压力仪表

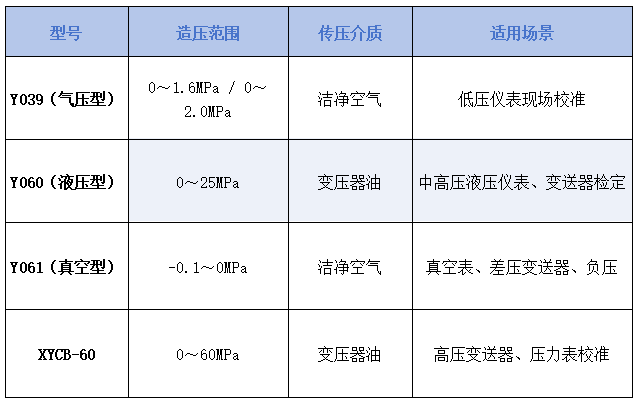

三、产品型号与技术参数

二、产品特点
操作简单，维护方便
升降压平稳，受外界温度影响小
最小可控调节细度高
密封性能优越，接近零泄漏

三、技术指标
产品型号：XY-2001A
（-50～0～50）kPa （-60～0～200）kPa （-90～0～600）kPa （±1）kPa
最小可控调节度：1Pa
外形尺寸：280mm×210mm×150mm
重量：2.6kg

一、产品简介：

YUNY-900A电动气压源内置高压泵，该高压泵可无极调速，可控制升压速率，产品方便快捷，安全可靠，主要用来检测禁油仪表。电动气压源主要解决气体压缩比大，手动打压效率低，打压困难等问题。该产品内置增压泵，最高压力可达 25MPa, 兼容负压。

二、产品参数：

压力范围：-0.1-6MPa、-0.1-10MPa、-0.1-16MPa、-0.1-25MPa

供电：220V

压力接口：M20*1.5 快速接头 3 个

功率：600W

尺寸：680*350*480

重量：35KG

三、电动气压源特点：

电动造压，旋钮调节

加快检表速率，一个台子即可满足全量程正压压力仪表的检定

免维护，无需频繁维护，节省成本

可支持批量校准工装

四、原理图：

面板图：
